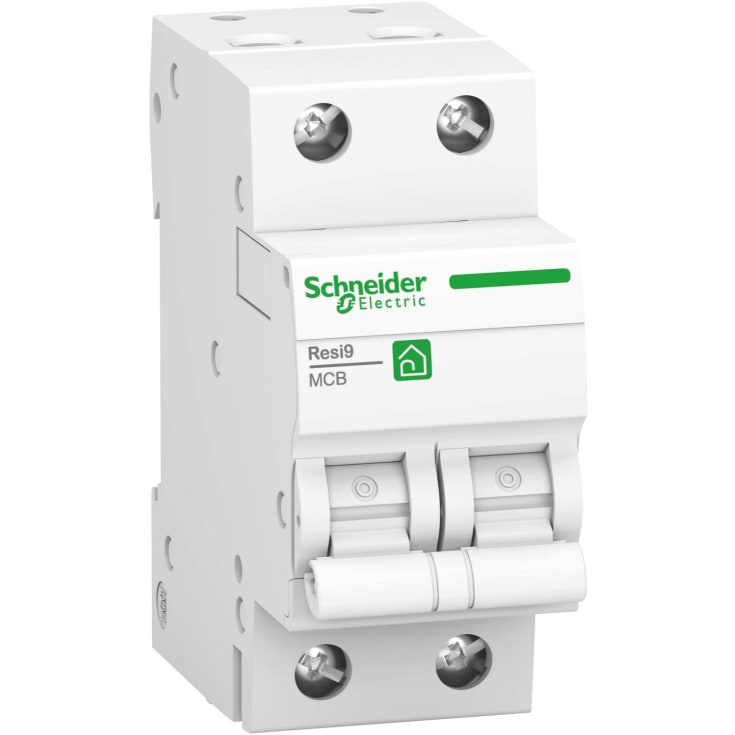

Dette Resi9-produktet er en lavspennings miniatyrbryter (MCB). Det er en 1P+N effektbryter med 1 beskyttet pol og 20A i merkestrøm og C utløsningskurve. Icn-klassifisert kortslutningsbrytekapasitet er opptil 6000A ved 230VAC med en driftsfrekvens på 50Hz til 60Hz i henhold til EN /IEC 60898-1 standard. Denne miniatyrbryteren beskytter kretsen mot kortslutning og overbelastningsstrøm. Dette produktet er i samsvar med EN/IEC 60898-1-standarden. Den elektriske utholdenheten er opptil 7 500 sykluser og den mekaniske utholdenheten er opptil 20 000 sykluser. Resi9 er rettet mot boliger for individuelle og kollektive bygninger. Denne bryteren har PÅ/AV-indikasjon for lokal signalering med vippestyring. Den har en terminaltilkobling av tunneltype øverst eller nederst. Tilkoblingen tillater stive kobberkabler med en kabelklemmekapasitet på 1mm² til 16mm². Tilkoblingen tillater fleksible eller hylstrede kobberkabler med en kabelklemmekapasitet på 1 mm² til 10 mm². Den nominelle Ue-driftsspenningen er opptil 230VAC med en driftsfrekvens på 50Hz til 60Hz. Ui nominell isolasjonsspenning er opptil 440VAC. Uimp-pulsen tåler spenninger på 4kV. Overspenningskategorien er 3. Den kan monteres på DIN-skinne for modulær konstruksjon. Bredden i 9 mm stigning er 2. Dimensjonene er (B) 18 mm x (H) 81 mm x (D) 70,5 mm. Produktets farge er hvit (RAL 9003). Vekten på produktet er 110g. Graden av forurensning er 2 i henhold til EN/IEC 60898-1 standarden. Den relative luftfuktigheten er 95 % ved 55°C. Varmeeffekten er 4,2W. Tropicaliseringsnivået er 2 i henhold til IEC 60068-1-standarden. Restriksjonsklassen er 3 i henhold til EN/IEC 60898-1 standarden. Avisoleringslengden er 13 mm (topp eller bunn). Tilkoblingsmomentet er 2N.m (topp eller bunn) for PZ2 skrutrekkertype. IP-beskyttelsesgraden er IP20 og blir IP40 en gang i tavlen. Driftstemperaturen er fra -25°C til +60°C. Lagringstemperaturen er fra -40°C til +60°C.
OBS! Vi har mottatt informasjon om dette produktet direkte fra vår leverandør, og derfor kan det være informasjon, spesifikasjoner eller priser som ikke fremkommer eller er misvisende. Har du spørsmål om produktet, er du alltid velkommen til å kontakte vår kundeservice.
